主要用于高校創客創新實驗室或科研單位的精密小零件實際加工用等
設備簡介

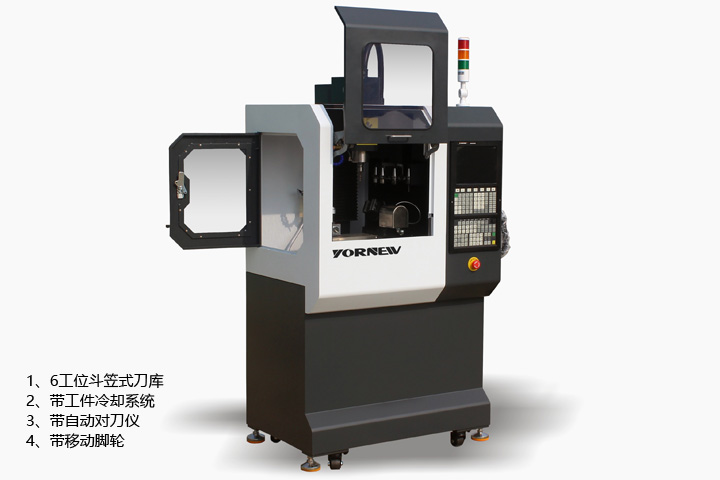

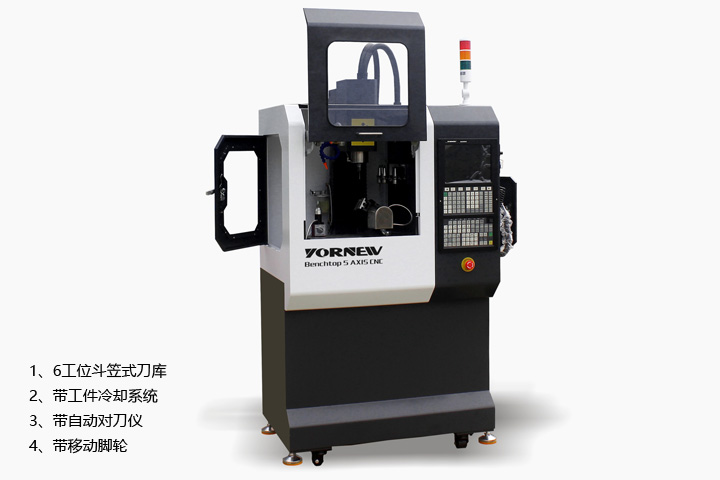

全新的VMC230是一款小型的五軸聯動加工中心,配置6工位斗笠式刀庫,帶RTCP刀尖跟隨功能的五軸五聯動工業數控系統;適用于小型精密五軸零件及各種復雜三軸零件加工;具有體積小、重量輕、搬運方便(機床底部帶移動腳輪);性價比高、性能穩定、故障率低、維護成本低、鋼性好等優點。使用單相220伏電源,帶聯鎖防護裝置,選用優質鑄造材料,高精密直線導軌和滾珠絲杠,配置高速主軸,帶工件冷卻液循環系統和自動對刀儀;可加工鋼、鐵、鋁、銅、PVC塑料等材料;執行國際標準G代碼和多種CAM軟件(MasterCAM、UG、Fusion360等)。
主要用途
VMC230小型五軸加工中心具備實際加工能力和加工精度的實用性小機床,移動方便以及一機多用的功能,主要用于科研單位或高校實驗室科技創作的小零件首板加工,也可用于學校進行五軸聯動數控編程教學和實操培訓等用途(有配套教學資源),教學成本低,解決了大型工業級多軸數控機床的價格昂貴,增加學生動手操作機會;采用搖籃式五軸轉臺,插拔式航空接頭,當用戶需加工三軸零件時,卸下五軸轉臺后可當三軸加工中心用于加工三軸件,靈活多用途。

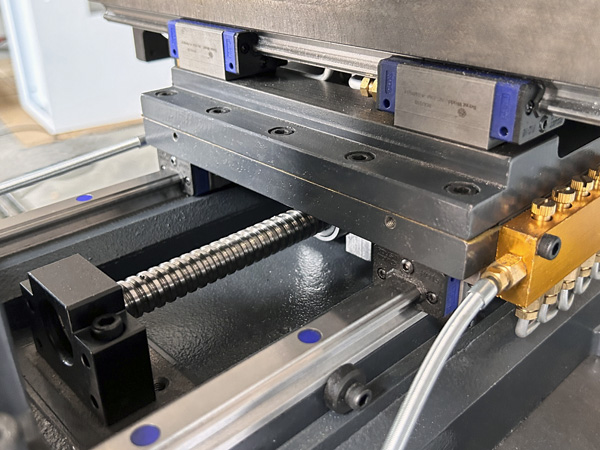

配置工業H級直線導軌,C3級采用研磨滾珠絲桿,保證機器的精度與速度更快更絲滑,使得加工表面光潔度更高;并且配有油路潤滑系統,提高設備的壽命和精度的持久性,可長期連續工作。
配置ISO20變頻水冷高速主軸,功率2.2KW,低噪音,最高轉速達24000rpm,主軸錐孔跳動精度達2um,配有主軸冷卻循環系統;可以用于雕刻、銑削、鉆孔加工;加工零件表面光潔度高。

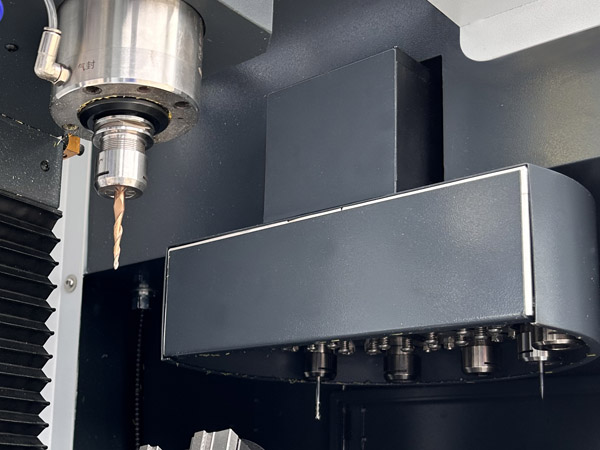

配置6工位斗笠式刀庫,可以完成各種不同的加工需求,?如銑削、?鉆孔、雕刻等,大幅縮短加工時程;刀庫轉盤設計有防塵罩,可確保加工過程的殘渣掉入刀柄上,影響換刀過程;
配備自動對刀儀,提高精度、比手動對刀更高的精度,?減少了加工誤差?節省時間、比手動對刀更快,特別是在需要更換多個刀具的情況下,?提升效率、?減少操作錯誤以及適應性強。?

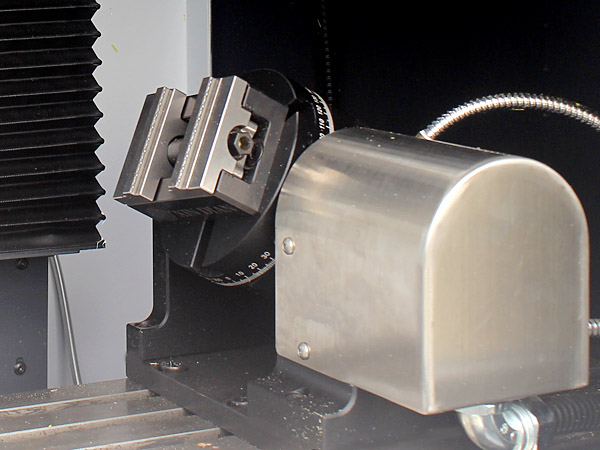

五軸旋轉工作臺采用高精度詣波減速機,精度高、回差間隙低、自鎖能力強,采用插拔式航空接口,靈活方便,實現三軸與五軸功能靈活切換,解決三軸加工零件與五軸加工零件的功能靈活需求切換。
高速切削中,冷卻系統通過循環冷卻液?來降低工件和切削刀具的溫度,有效地帶走熱量,保障工件質量、延長刀具壽命、提高加工效率。注:帶底座的該款機型帶有水冷卻系統,桌面型的采用風冷卻。
技術參數 |
|
主要性能特點 |
搭載5軸5聯動工業級數控系統;支持RTCP刀尖跟隨功能、采用高精度H級等磨直線導軌、鑄鐵床身、采用高精度研磨滾珠絲桿;五軸轉臺采用詣波減速機搖籃式結構,配有帶移動腳輪的機床底座和內置工件水冷循環系統;主要加工材料:鋼、鐵、銅、鋁合金、PVC塑料、有機玻璃等。 |
精度 |
重復定位精度:0.01mm |
XYZAC軸行程 |
橫向(X軸行程):235mm |
五軸轉臺 |
第4軸最大轉速:20rpm/min |
第5軸最大轉速:20rpm/min |
|
第4/5軸定位精度:±16" |
|
第4/5軸重復定位精度:±12" |
|
第4軸行程:A軸:+30° ~ -120° |
|
第5軸行程:C軸: ±360° |
|
五軸轉臺/三軸工作臺面 |
Φ110/470×130mm |
導軌 |
H級等磨直線導軌 |
最大鉆孔直徑 |
13mm |
最大銑削直徑 |
13mm |
刀庫 |
斗笠式6工位 |
軸聯動性 |
5軸聯動 |
數控系統 |
YORNEW M5五軸聯動數控系統 |
RTCP刀尖跟隨功能 |
支持RTCP刀尖跟隨功能 |
自動對刀功能 |
支持/配有自動對刀儀 |
主軸轉速 |
100-24000 轉/分鐘 |
主軸錐度 |
ISO20 |
主軸電機功率 |
2.2 KW |
整機功率 |
2.8kw |
使用氣壓 |
0.6Mpa |
工件冷卻方式 |
水冷循環 |
潤滑系統 |
帶油路潤滑系統 |
使用電源 |
AC220V/50Hz |

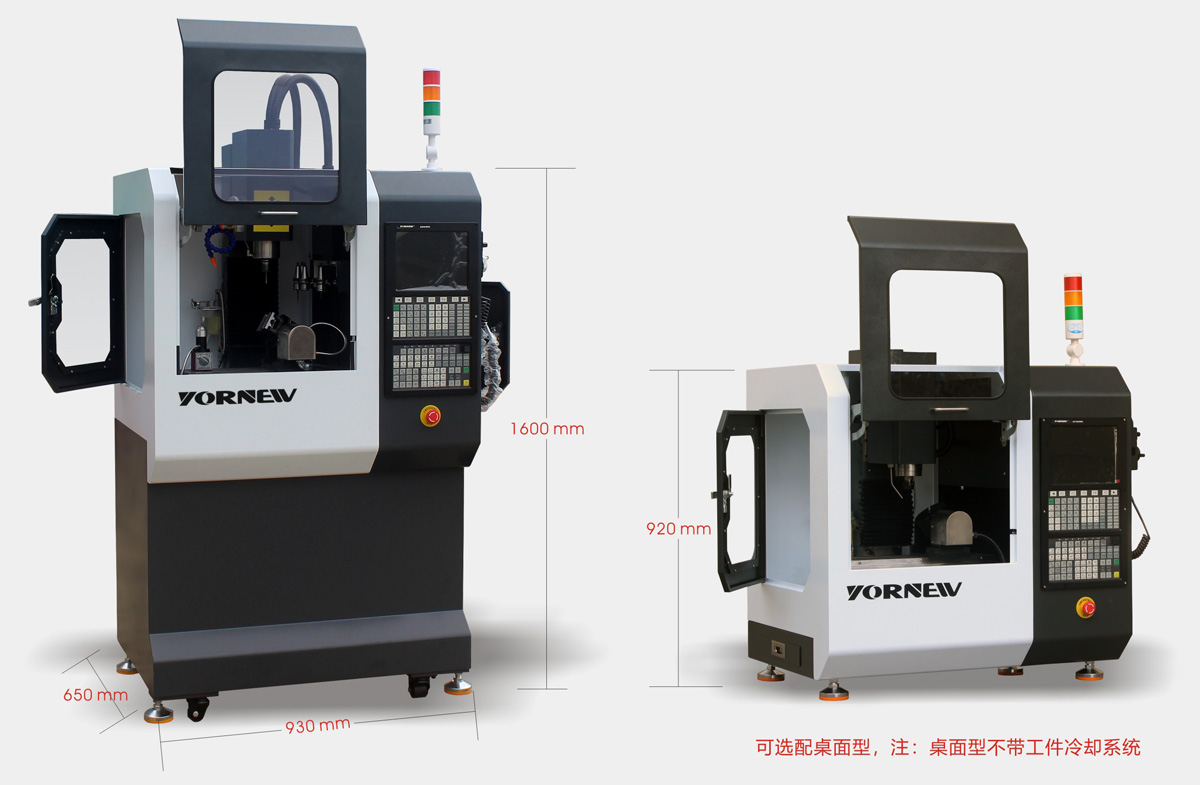

外形尺寸 |
930×650×1600mm |
凈重/毛重 |
280/350kg |
隨機配件 |
自動對刀儀、主軸冷卻系統、工件冷卻系統、電子手輪、刀柄、刀柄拉釘、刀柄扳手、ER鎖夾頭、麻花鉆頭1把、銑刀2把、平口鉗、五軸自定心虎鉗、雙頭扳手、外六角螺栓、墊圈、T形螺母、腳輪4個,水平腳墊4個,數控系統說明書、數控系統電氣接線說明書、硬件說明書 |
